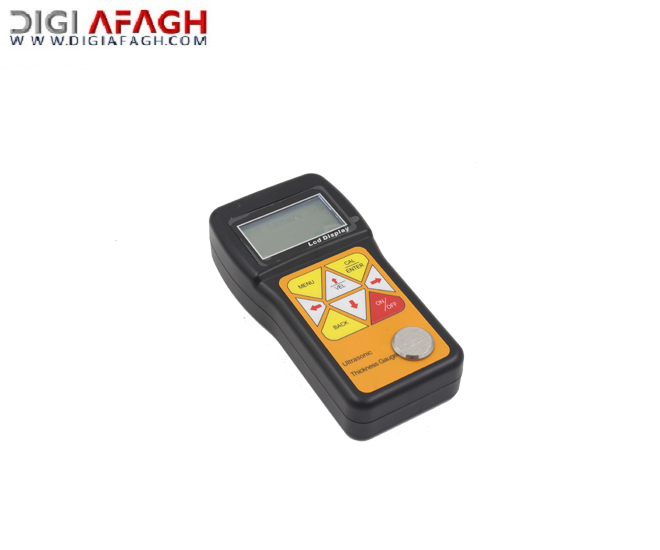

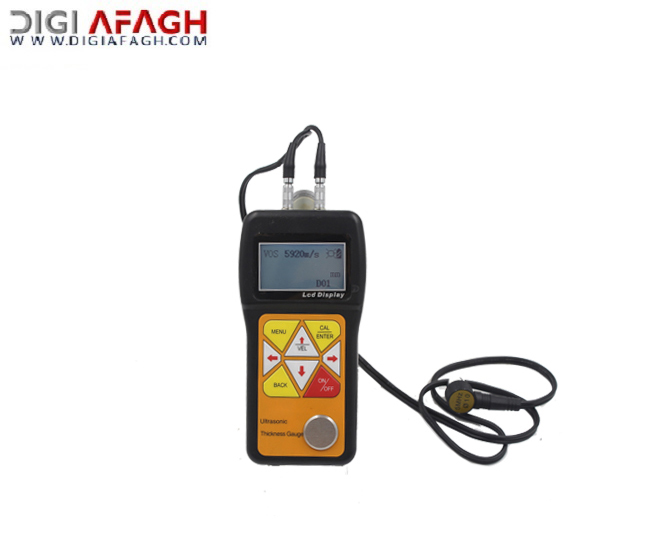

دستگاه ضخامت سنج التراسونیک مدل JITAI5100

ضخامت سنج التراسونیک با امواج التراسونیک برای اندازه گیری ضخامت هر ماده ای که امواج مافوق صوت می تواند در آن منتقل شده و از طرف دیگر منعکس شود، قابل استفاده است.

گیج می تواند اندازه گیری سریع و دقیق را برای قطعات مختلف کار مانند ورق های تخته و قطعات پردازشی ارائه دهد. یکی دیگر از کاربردهای مهم گیج نظارت بر انواع لوله ها و مخازن تحت فشار در تجهیزات تولید و نظارت بر درجه نازک شدن در حین استفاده است. می تواند به طور گسترده ای در نفت، مواد شیمیایی، متالورژی، کشتیرانی، هوا فضا، هوانوردی و سایر زمینه ها استفاده شود

Technical Specification:

Display：128*64 LCD with LED backlight;

Measuring Range：(0.75~600)mm（Steel

Velocity Range：(1000~9999) m/s;

Resolution：0.01mm

Measuring accuracy：±（0.5%H+0.04mm);H is thickness value;

Measurement cycle：Single point measurement 6 times/per；

Storage：40 values of saved data

Power Source:2pcs 1.5V AA size

Working Time:more than 50 hours (LED backlight off).

Outline Dimensions:145mm*74mm*32 mm

Weight：245g

Main Functions:

Capable of performing measurements on a wide range of material, including metals,plastic,ceramics,composites,epoxies,glass and other ultrasonic wave well-conductive materials.

Can collocate variety different frequencies,wafer sizes of  probes；

SoundVelocityCalibration function as a known thickness;

Coupling status indicator showing the coupling status;

EL backlight, and convenience to use under dark environment；

Have the battery indicator function, can real-time display the remaining power

Auto sleep and auto power off function to conserve battery life；

Smart, portable,high reliability, suitable for bad environment, resist to vibration, shock and electromagnetic interference.

Primary Theory:

The digital ultrasonic thickness gauge determines the thickness of a part or structure by accurately measuring the time required for a short ultrasonic pulse generated by a transducer to travel through the thickness of the material,reflect form the back or inside surface, and be returned to the transducer.The measured two-way transit time is divided by two to account for the down-and-back travel path,and then multiplied by the velocity of sound in the material.

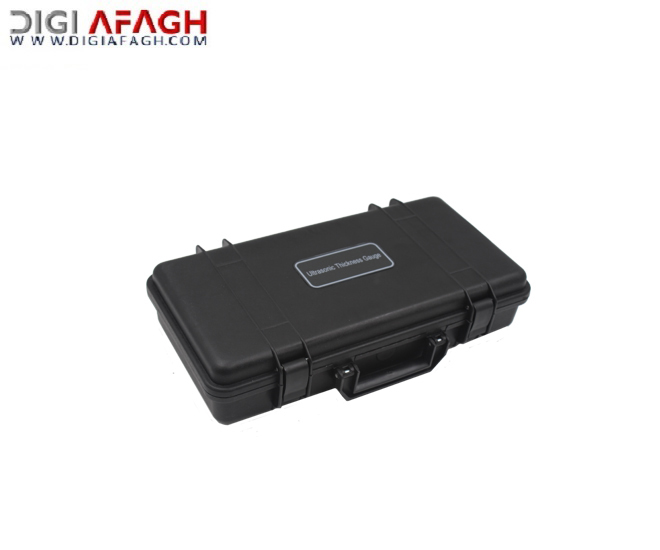

Instrument Configuration:
