دستگاه فیزره پرتابل portable مدل TMPA600
TMPA600 Portable Phased Array Ultrasonic Flaw Detector
- برند : شـــــــــرکت TMTECK COMPANY
- دسته بندی : دستگاههای التراسونیک
TMPA600 یک تشخیص عیب اولتراسونیک فیزره 64-CH قابل حمل است.
در ابتدا توسط TMTECK توسعه داده شد. این ضد آب و روغن، بدون فن است
و با تاچ پد ثبت اطلاعات کل فرآیند، نوآورانه
پروب های آرایه فازی و روش های بازرسی از مزایای آن هستند،
این مدل عملکرد و پشتیبانی برتر را تضمین می کند که
آن را در میان بهترین ها در نوع خود برای نسبت C/P بالا قرار می دهد.

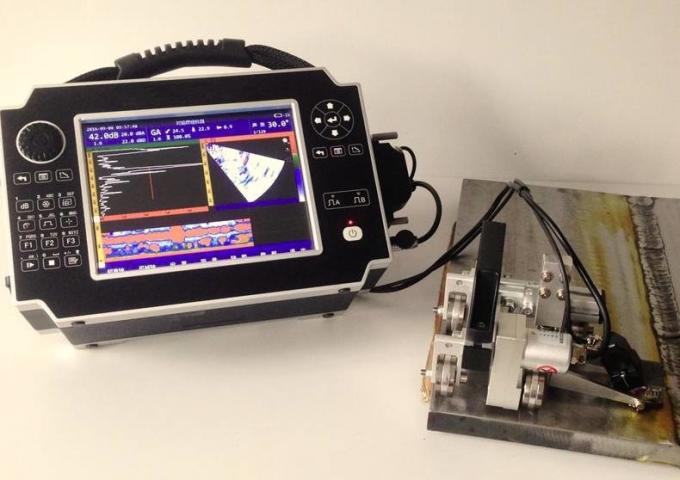

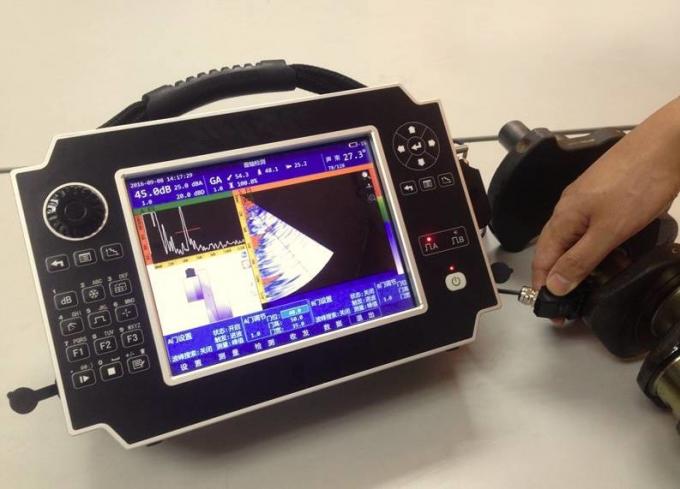

کار با پروب چرخ شیک:
← با لمس یا فشار دادن دستگاه برای کار کردن
← اتلاف حرارت بدون فن؛ ضد آب و گرد و غبار
← محفظه فلزی در برابر برخورد یا سقوط
→ ارتباط بین اسکنر و ابزار
→ خط لیزر برای اسکن مستقیم
→ زاویه پروب قابل تنظیم با مقیاس داخل چرخ
← رمزگذار برای نصب روی پروب
← یک فضای خالی برای واحد GPS در وسط اسکنر باقی مانده است تا روی لوله اعمال شود
ویژگی

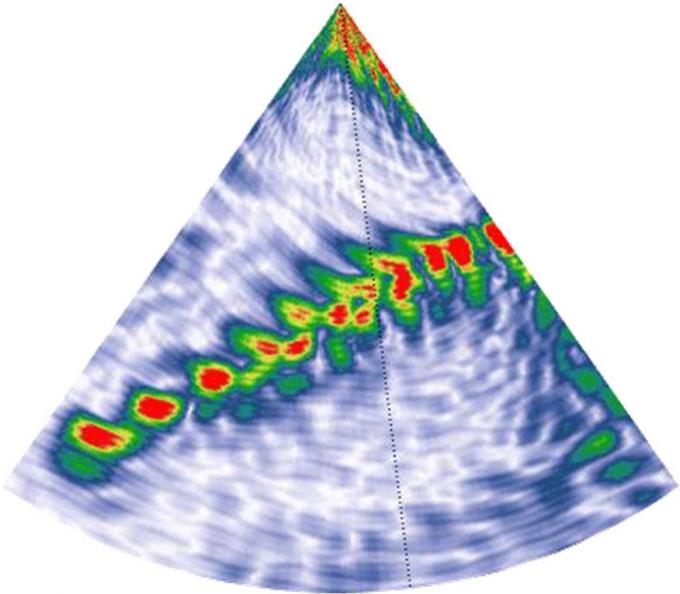

فوکوس پویا
Dynamic Focusing off
Dynamic Focusing On
حالت دوم T-R
پشتیبانی از حالت T-R، برای ایجاد راه حل برای PE و
فولاد زنگ نزن آستنیتی و انواع کاربردها مانند
اسکن پشت سر هم، اسکن K-style، اسکن TOFD با درز جوش داده شده و T-R صفحه نازک
مدل شبیه سازی سه بعدی III
طرح شبیه سازی سه بعدی را می توان برای ارائه یک برای همه سفارشی کرد
راه حل ها
منوی برنامه IV
منوی نرم افزار به شیوه APP نشان داده می شود.
در صورت درخواست کاربران، می توان آن را بر اساس آن کاهش یا بزرگ کرد
V صفحه نمایش لمسی خازنی پیش بینی شده
صفحه نمایش خازنی پیش بینی شده، ضد آب و روغن، غیر قابل نفوذ
لمس کردن

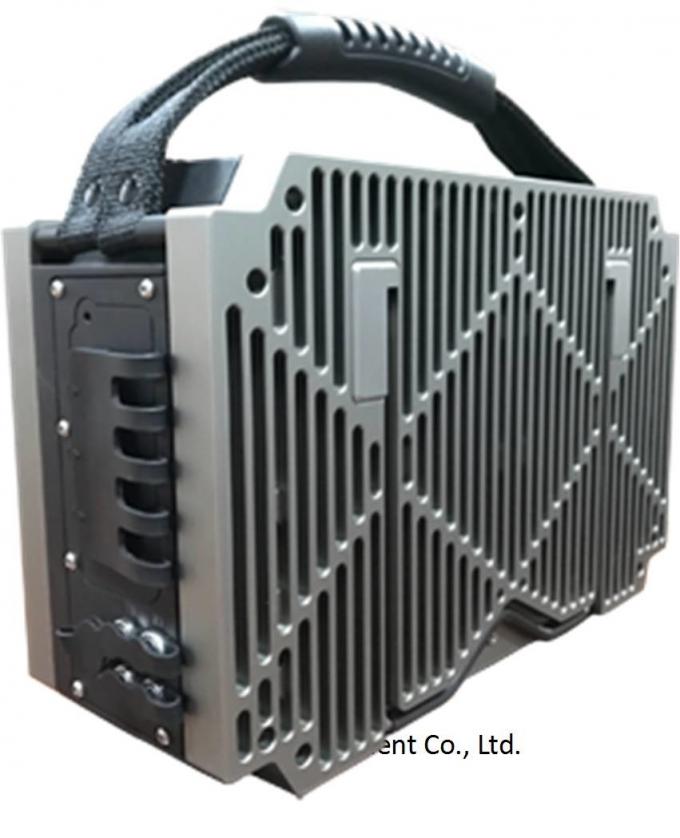

Housing فلزی VI
برای تقویت ساز، هم محافظ و هم اتلاف حرارت
VII پایه حفاظتی
برای جلوگیری از هر گونه آسیب به ابزار یا جسم
نکات برجسته
· پیکربندی PA 16:64 و 2 کانال معمولی (T&R)
· مدل شبیه سازی سه بعدی، قابل تنظیم با راه حل های یک برای همه (ابزار + کاوشگر + سناریو)
· صاف کردن تصویر
· تمرکز عمق پویا برای تشخیص بالا در اعماق مختلف
· کاملاً مهر و موم شده، ضد آب و گرد و غبار، اما قادر به اتلاف حرارت بدون فن، در برابر هر گونه ناملایماتی است.
· دقت تاخیر تا 2.5 ثانیه. مهار آشکار در لبه های جانبی برای افزایش تشخیص عمودی و افقی و همچنین بهبود
تعریف تصویربرداری
· تصویربرداری اسکن A/L/S/C پاسخگو. رمزگذار برای تداوم ثبت 100٪ داده های اصلی استفاده می شود.
· پشتیبانی از منحنی های ACG و TCG مشخص شده توسط ASME، برای حل مشکل توزیع و اندازه گیری انرژی ضعیف
دقت.
· قوانین کانونی به طور خودکار با توجه به زاویه پرتو، فاصله کانونی، حالت اسکن، مشخصات پروب و گوه، با
بهینه سازی خودکار زاویه پله S-اسکن.
· 3 گزینه فیلتر: 0.5-9.7 مگاهرتز، 4.0-12.5 مگاهرتز، 6.7-20.8 مگاهرتز؛ بهینه سازی خودکار عرض پالس با توجه به فرکانس پروب.
پردازش نویز عالی
· صفحه نمایش 11 اینچی IG & WVGA (800x600) TFT، پد لمسی، تضمین جلوه بصری زیبا در خارج از منزل یا زیر نور شدید خورشید.
پانل ارگونومیک مناسب برای هر دو دست. تنظیم پارامترهای کلید فوری؛ پورت USB برای تخلیه فوری اطلاعات؛ پورت HDMI برای
صفحه نمایش خارجی با اندازه نامحدود
· نرم افزار میزبان ارائه شده برای تجزیه و تحلیل، تداوم ثبت داده ها، و غیره.
· AC/DC اختیاری است، اجازه می دهد تا 2 قطعه باتری به طور جمعی، به نوبه خود یا با تعویض گرم، برای اطمینان از مدت زمان بیش از 6 ساعت استفاده شود.
مشخصات
پیکربندی کانال
PA | 16:64 |
Cvt’l UT | 2 CH |
مشخصات فیزیکی
Display | 11-inch 800X600 TFT color display |
Transducer Ports | I-PEX 160-pin PA transducer port; Lemo-00 conventional transducer Port, for either T-R or T/R |
II/O Ports | USB 2.0 (Qty 2) ; HDMI; LAN (GB Ethernet); WIFI; GPS; GSM; 2D encoder |
Registers | In-Built 16G RAM+4GB FLASH SD card; External USB drive |
Weight | 5.5Kg (with batteries) |
Dimension (mm) | 298(L) x 198(H) x 106(W) |
Power Supply | AC (100V-240V); DC(12V) |
Charging | external charger |
Battery Life | 6 hrs |
Working Power | 24W |
Language | English |
IP | 54 |
Temperature Conditions | ambiance(-20℃~50℃); storage(-20℃~60℃) |
مشخصات عملکرد - PA
PRF | 50Hz~ 10kHz |
Voltage | Bipolar ±45V ~±100V, 5V per step |
Pulse Width | 20ns~ 800ns, 5ns per step |
Damping | 50Ω |
Sampling Rate | 100MHz |
Delay Precision | 2.5ns |
Rx Delay | 0us~ 40us |
Bandwidth | 0.5MHz~ 20MHz |
Gain | 0.0dB~ 90dB |
Filter | 0.5~ 9.7MHz,4.0~ 12.5MHz,6.7~20.8MHz optional |
Rectification | FW |
Rejection | 0~ 80% |
Scan Mode | L/S/C -scan |
Triggering | Encoder |
Scan Lines | Max 128 |
Angle | L-scan(-85°~ +85); S-scan (-85°~+85°) |
Auto-Cal | TCG,ACG |
Reach | 0.0mm~ 1000mm; min available (1mm) |
Displaying Delay(Max) | 1000mm |
Unit | mm |
Gate | A/B |
Gate Start | available within the reach |
Gate Width | available within the reach |
Gate Height (Threshold) | 5%~ 95% |
Alarming | buzzer/LED |
Measurement Spot | crest/flank |
Readout | amplitude; beampath; horizontal; depth |
Measurement Resolution | 0.5mm |
مشخصات عملکرد - UT معمولی
PRF | 50Hz~ 10kHz |
Voltage | negative square wave -75V~-250V ; 25V per step |
Pulse Width | 20ns~800ns; 5ns per step |
Damping | 80Ω,400Ω |
Sampling Rate | 200MHz |
Bandwidth | 0.5MHz~ 15MHz |
Gain | 0.0dB~ 110.0dB |
Filter | wideband; narrowband |
Rectification | FW |
Rejection | 0~ 80% |
Scan Mode | A-scan |
Auto-Cal | DAC/AVG |
Reach | 0.0mm~ 2000mm |
Displaying Delay (Max) | 2000mm |
Displaying Shift (Max) | 2000mm |
Unit | mm |
Gate | A/B |
Gate Start | available within the reach |
Gate Width | available within the reach |
Gate Height (Threshold) | 5%~ 95% |
Alarming | buzzer/LED |
Measurement Spot | crest/flank |
Readout | amplitude/beampath/horizontal/depth |
Measurement Resolution | 0.1mm |
Showcase Album

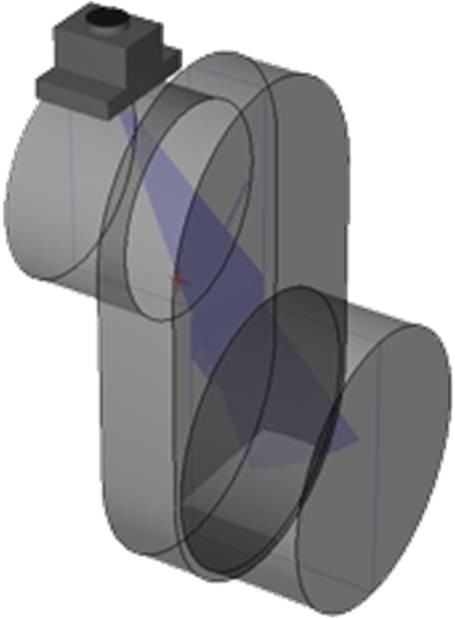

Crankshaft R Corner
Common Butt-Weld Joint

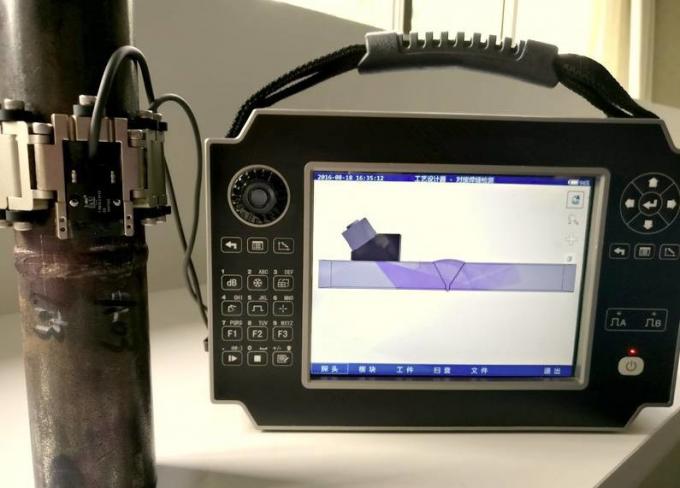

Small-Dia Tube
برنامه های کاربردی
◇درزهای جوش داده شده معمولی یا ویژه سازه فولادی، دیگ بخار
مخزن تحت فشار، خط لوله، زیرساخت های انرژی هسته ای، کشتی های آبی،
مخزن روغن، لوله اتیلن و غیره
◇درزهای جوش داده شده راه آهن، مجموعه چرخ های لوکوموتیو و محورها.
◇ لبه های FSW آلیاژ آلومینیوم و اتصالات کامپوزیت های مورد استفاده در
صنعت هوافضا.
◇تیغه و پیچ و مهره مورد استفاده در صنعت برق.
◇ مواردی که فضای کافی برای حرکت وجود ندارد
بازرسی؛ مواردی که UT معمولی ترجیح داده می شود
