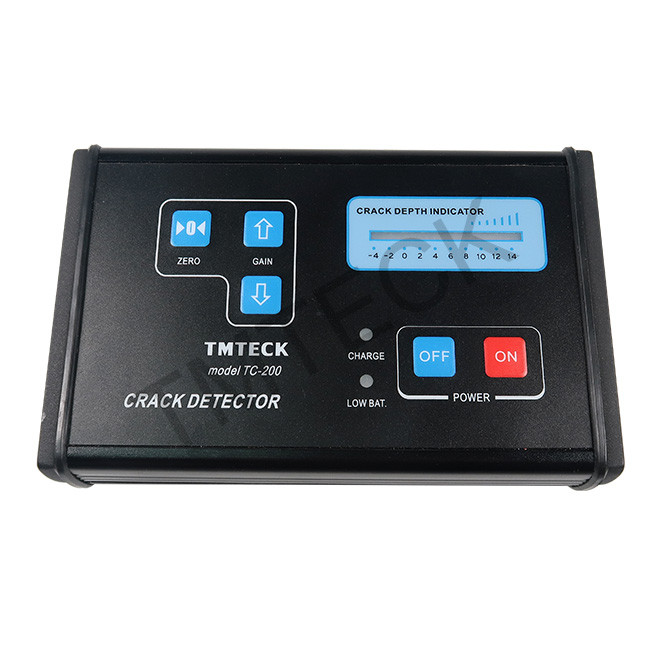

تشخیص ترک TMTECK TC-200
تشخیص ترک هرگز آسان تر و مقرون به صرفه تر نبوده است!
ترک های سطحی فولاد را شناسایی و اندازه گیری می کند - حتی در زیر پوشش های محافظ ضخیم!
بررسی کنید:
پل ها و ساختمان ها و سایر سازه ها
سواری در شهربازی
تجهیزات معدن و جابجایی زمین
جرثقیل و سایر تجهیزات بالابر
کشتی، تانک، سخت افزار نظامی
خطوط لوله، مخازن تحت فشار و تجهیزات میدان نفتی
دکل های نور سیگنال و غیره
امکانات:
ترک های زیر پوشش های ضخیم را تشخیص می دهد
ساده برای استفاده
نشان دهنده شدت ترک (عمق)
نوک ترک را با دقت پیدا کنید
حداقل آموزش لازم است
بدون نیاز به حذف رنگ و سایر پوشش ها.
نیازی به پاک کردن روغن و گریس نیست
اقتصادی
سریع - اسکن یک فوت جوش در 10 ثانیه!
استفاده از رنگ نافذ و بازرسی ذرات مغناطیسی را به حداقل برسانید (فقط برای اثبات نتایج آزمایش استفاده کنید).
هزینه کمتر از ابزارهای جریان گردابی و ACFM
وزن سبک – 0.6 پوند (300 گرم)
بدون مواد مصرفی
بدون آشفتگی
کارکرد باتری 14 ساعته
قاب مقاوم در برابر آب (IP-65)
برپایی:
یک ورقه پلاستیکی با ضخامت مشابه با پوشش خود روی بلوک تست قرار دهید. پراب را روی یک ناحیه عاری از نقص قرار دهید و دکمه تعادل را فشار دهید
پراب را طوری بچرخانید که گرفتن انگشت موازی با بریدگی باشد
کاوشگر را روی شکاف مناسب در بلوک آزمایش اسکن کنید و دکمه‌های حساسیت را در صورت لزوم تنظیم کنید تا به حساسیت مورد نیاز دست یابید.
عمل:
صفحه و لوله:
ناحیه مورد نظر را با الگوی زیگزاگ اسکن کنید، در 90 درجه تکرار کنید.
جوش ها:
HAZ
پراب را روی ناحیه متاثر از حرارت و بلافاصله در مجاورت جوش قرار دهید و طول جوش را اسکن کنید. پروب را 1/8 اینچ (3 میلی متر) حرکت دهید و طول جوش را اسکن کنید، این فرآیند را تکرار کنید تا ½ اینچ (12.5 میلی متر) در دو طرف جوش پوشانده شود. توجه: دستگیره انگشت پروب باید موازی با جوش باشد.
تاج جوش
روکش جوش را به صورت زیگزاگ اسکن کنید. در جوش های لخت و ناهموار، قرار دادن یک ورق یا نوار پلاستیکی روی جوش مفید است.
تئوری عملیات:
پروب حاوی یک فرستنده و گیرنده است. فرستنده یک AC پایدار ایجاد می کند
میدان مغناطیسی در ماده آزمایشی که توسط یک ترک مختل می شود. گیرنده در
کاوشگر یک دستگاه نیمه هادی اختصاصی حساس به مغناطیسی است که تشخیص می دهد و
نشت شار مغناطیسی حاصل را اندازه گیری می کند که نشان دهنده وجود و شدت یک ترک است.
