ضخامت سنج اولتراسونیک TM281D A&B Scan Thru-paint & Coatings
توضیحات محصول:
صفحه نمایش رنگی سری TM281 با ضخامت سنج التراسونیک A/B-Scan حرفه ای در حل ضخامت سنجی های مختلف دشوار
امکانات:
OLED رنگی 2.4 اینچی، 320 در 240 پیکسل، کنتراست 10000:1
اسکن رنگی زنده
کاربران می‌توانند مستقیماً شکل موج رنگ صدای اولتراسونیک (یا اسکن A) را روی صفحه ببینند، که برای مواردی که باید صحت نتایج آزمایش را بررسی کنیم بسیار مهم است. بسیاری از موارد باعث نتایج آزمایش اشتباه یا حتی عدم قرائت می شوند. ما می‌توانیم علل را به راحتی از طریق اسکن A پیدا کنیم. سه پارامتر GAIN، BLACKING، GATE را تنظیم کنید و سپس خوانش های مناسب را دریافت خواهیم کرد.
رنگ زنده B-Scan
ضخامت سنج سری TM281 دارای عملکرد اسکن B-پایه زمانی است. پراب را در امتداد سطح قطعه کار حرکت دهید، سپس نمایه مقطع نمایش قطعه کار را برای مشاهده کانتور زیرین قطعه کار استفاده کنید. این می تواند به طور خودکار حداقل مقدار تصویر B-scan را بگیرد و موقعیت قطعه را نشان دهد. حداقل توسط یک مثلث قرمز. شما می توانید هر مقدار ضخامت نقطه تصویر B-scan را با حرکت دادن نشانگر مشاهده کنید.
از طریق عملکرد پوشش دیگر نیازی به هدر دادن زمان برای برداشتن پوشش نیست
اکنون TM281D و TM281DL نیز از این عملکرد تحسین شده برخوردار هستند. این با اندازه گیری دو سطح زیرین پیوسته زیرلایه محقق می شود. این حالت مزایای بیشتری نیز دارد:
معافیت از کالیبراسیون صفر
پایداری بالا، مقدار اندازه گیری تحت تأثیر فشار پروب، ضخامت لایه جفت و گرد و غبار سطح قطعه کار قرار نمی گیرد.
دریفت صفر
عملکرد عملی بیشتر:
نرخ تفاوت/کاهش: حالت تفاوت تفاوت بین مقدار واقعی و مقدار عادی را نمایش می دهد. نرخ کاهش درصد کاهش ضخامت را هنگام نازک شدن مواد محاسبه و نشان می دهد. کاربرد معمولی برای اندازه گیری مواد فلزی است که به دلیل خم شدن و نازک شدن آن می باشد.

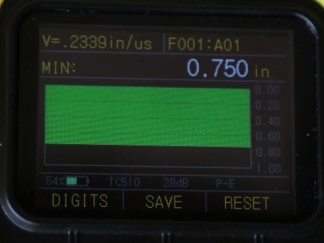

حداکثر/حداقل ضبط: در این حالت ضخامت فعلی، حداقل ضخامت و حداکثر ضخامت به طور همزمان روی صفحه نمایش داده می شود.
حالت هشدار: تغییر دینامیک رنگ قرائت ضخامت هنگام هشدار.
نرخ به روز رسانی: 4 هرتز، 8 هرتز و 16 هرتز قابل انتخاب. 4 هرتز برای کاربردهای معمولی، هنگامی که به اسکن سریع مانند اندازه گیری دمای بالا نیاز دارید، می توانید فرکانس به روز رسانی بالاتر را انتخاب کنید.
چند زبان موجود: چینی، انگلیسی، ژاپنی، فرانسوی، آلمانی.
اکو به اکو: فقط ضخامت فلز را اندازه می‌گیرد (از رنگ و پوشش‌ها صرف نظر کنید)
دیتالاگر: دیتالاگر ضخامت 99999 با نقطه شناسه در فایل های خطی یا شبکه ای (400 فایل)
خروجی: کانکتور USB 2.0 با سرعت کامل. نرم افزار گزارش دیتا ویو
اندازه: 156 میلی متر) (L) 76 میلی متر) (W) x 1.25 اینچ (38 میلی متر) (H)
وزن: 285 گرم
دما: گیج عملکرد: -10 درجه سانتیگراد تا 50 درجه سانتیگراد
پراب استاندارد TM510:
پراب قلب ابزار است، TMTeck دارای تکنولوژی پیشرو تولید پراب در جهان است. پراب TM510 از تراشه سرامیکی پیزوالکتریک با کارایی بالا، با پوسته ریخته گری فلزی یکپارچه، طراحی عملی پراب و کابل جدا شده، صرف نظر از هزینه ها برای ایجاد کیفیت بالا استفاده می کند.
تفاوت بین ضخامت سنج اولتراسونیک سری TM281
| TM281 |
TM281D |
TM281DL |
| Color Display |
√ |
√ |
√ |
| Live A-Scan |
√ |
√ |
√ |
| Time-based B-Scan |
√ |
√ |
√ |
| Control of Gain and Gate |
√ |
√ |
√ |
| Blanking |
√ |
√ |
√ |
| Thru-paint&coatings |
× |
√ |
√ |
| Data Logger |
× |
× |
√ |
| DataView Software |
× |
× |
√ |
| |
|
|
|
مشخصات ضخامت سنج التراسونیک TM281DL
| Display Type |
2.4'' color OLED, 320×240 pixels, contrast 10,000:1 |
| Operating Principle |
Pulse echo with dual elemet transducers |
| Measuring Range |
0.50mm to 508mm(0.02'' to 20.00''), depending on material, probe and surface condition |
| Measuring Resolution |
Selectable 0.01mm, 0.1mm(selectable 0.001'', 0.01'') |
| Units |
Inch or Millimeter |
| Rectify Mode |
RF+, RF-, HALF+, HALF-, FULL |
| Display Mode |
Normal, Minimum/Maximum capture, DIFF/RR%, A-Scan, B-Scan |
| V-Path Correction |
Automatic |
| Update Rate |
Selectable 4Hz, 8Hz, 16Hz |
| Material Velocity Range |
500 to 9999m/s(0.0197 to 0.3939 in/μs) |
| Languages |
English, French, German, Japanese,Chinese |
| Alarm Settings |
Minimum and Maximum alarms. Range of 0.25mm to 508mm (0.010'' to 20.00''). Dynamic waveform color change on alarm |
| Power Requirements |
2 AA size batteries |
| Operating Time |
Approximately 40 hours |
| Instrument Shut-off |
Selectable ALWAYS ON or AUTO OFF after 5, 10, 20 minutes of inactivity |
| Operating Temperature |
-10℃ to +50℃(+10°F to +12°F ) |
| Size |
156mm × 75mm × 38mm (H × W × D) |
| Weight |
270g including batteries |
تحویل استاندارد
| Name |
Quantity |
| Main body |
1 |
| Probe |
1 |
| Battery |
1 |
| Couplant |
1 |
| Carrying Case |
1 |
| Operating Manual |
1 |
| USB Cable |
1 |
| Software |
1 |
